真石漆溫變色差的原因分析下（分享）
成膜助劑
成膜助劑能促進(jìn)真石漆內(nèi)乳膠粒子的塑性流動(dòng)和彈性變形，降低乳液的成膜溫度，保證真石漆在廣泛的施工溫度范圍內(nèi)有效成膜的重要助劑。成膜助劑的用量過(guò)多不但成本增加而且可能會(huì)降低真石漆的穩(wěn)定性；用量過(guò)少則不能保證乳液完全有效成膜，導(dǎo)致溫變色差的發(fā)生。成膜助劑的用量一般主要由乳液的性能特別是乳液的最低成膜溫度（MFT）和真石漆的施工養(yǎng)護(hù)溫度決定的。
為了更方便快捷地觀察和決定成膜助劑的最佳用量，我們用本實(shí)驗(yàn)用真石漆乳液（MFT=25℃）制成PVC為60%的透明乳膠基礎(chǔ)漆，再用鐵紅、鐵黃、碳黑和鈦白色漿調(diào)配出深棕色乳膠漆，比較不同用量的成膜助劑TEXANOL在不同溫度下顏色深淺（L值），可以快速?zèng)Q定成膜助劑的合適用量：某一溫度下漆膜的L值不再隨成膜助劑用量的增加而降低（以DL<0.5為標(biāo)準(zhǔn)）時(shí)成膜助劑的用量或漆膜的L值已同最低L值（溫度最高成膜助劑用量最大時(shí)漆膜的L值）相同（以DL<0.5為標(biāo)準(zhǔn)）時(shí)成膜助劑的用量。

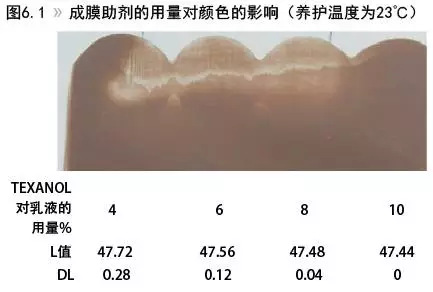

由圖6.1可知，23℃下成膜助劑用量為乳液的4%時(shí)已足夠，顏膜的顏色同成膜助劑用量為6%、8%、10%的顏色已基本相同。

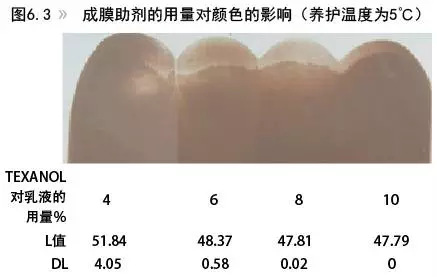

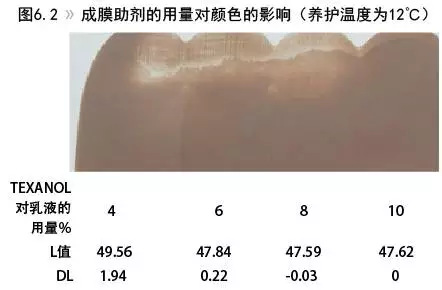

由圖6.2可知，12℃下成膜助劑用量為乳液的4%時(shí)，DL為1.94>0.50，顏色稍淺；成膜助劑用量需增加到乳液的6%，漆膜的顏色不再隨成膜助劑的增加而變深。同理，由圖6.3和圖6.4可以知，5℃下成助劑助的用量應(yīng)增加到乳液的7-8%，2℃下成膜助劑的用量應(yīng)增加到乳液用量的10%才能保證漆膜的顏色基本不變。

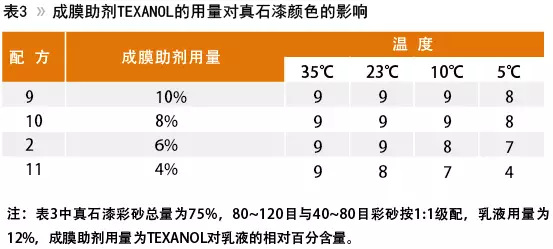

由表3數(shù)據(jù)可知，真石漆中成膜助劑TEXANOL的用量對(duì)顏色的影響規(guī)律同普通乳膠漆中類似，即成膜助劑TEXANOL的用量越大，溫變色差越小。綜合考慮成本和穩(wěn)定性等因素，最終真石漆中成膜助劑TEXANOL的用量應(yīng)根據(jù)施工環(huán)境溫度，參考表3的實(shí)驗(yàn)方法來(lái)決定。表3中真石漆若要保證最低在5℃下施工無(wú)溫變色差現(xiàn)象，成膜助劑TEXANOL的用量應(yīng)為乳液的8-10%。
其它助劑的影響
真石漆中除成膜助劑可以對(duì)溫變色差產(chǎn)生較大影響外，其它助劑對(duì)溫變色差也可能產(chǎn)生一定影響。
除成膜助劑以外，真石漆中其它助劑有增稠劑、殺菌劑、保濕劑等，增稠劑使用不當(dāng)?shù)脑捒赡軙?huì)引起乳液的絮凝（如橋式絮凝和體積限制絮凝），相當(dāng)于乳液的粒徑增大，而降低乳液的成膜效率，加強(qiáng)溫變色差；增稠劑的耐水性不同可通過(guò)影響成膜過(guò)程中水的揮發(fā)速率而間接影響乳液的成膜效率，對(duì)溫變色差也可能產(chǎn)生一定影響。殺菌劑使用不當(dāng)或加入方式錯(cuò)誤可能使乳液產(chǎn)生嚴(yán)重絮凝，影響乳液成膜而加強(qiáng)溫變色差；保濕劑可通過(guò)調(diào)節(jié)開放時(shí)間、提高乳液的穩(wěn)定性等來(lái)影響乳液的成膜從而對(duì)溫變色差產(chǎn)生影響。
因此合理地使用不同助劑也可能減少溫變色差產(chǎn)生的可能。
其它環(huán)境因素對(duì)真石漆顏色的影響
真石漆都是在一定溫度和濕度下施工、養(yǎng)護(hù)成膜的，因此影響真石漆成膜質(zhì)量的不僅有溫度，還濕度等環(huán)境因素，溫度和濕度共同決定了真石漆的成膜質(zhì)量的好壞，所以我們?cè)趯?shí)際應(yīng)用中看到的真石漆的顏色變化并不完全是溫度引起的，而是溫度和濕度變化共同產(chǎn)生的，真石漆在實(shí)際應(yīng)用中可能比本實(shí)驗(yàn)中單純的溫度變化引起的顏色變化更為嚴(yán)重，原因也更復(fù)雜。
實(shí)際環(huán)境濕度的變化也很大，即便是同一天的早晨、中午、晚上，同一建筑的不同墻面，濕度變化有時(shí)也很驚人。濕度對(duì)真石漆顏色的影響規(guī)律是濕度越高，干燥越慢，成膜助劑損耗越多，成膜效率越低，真石漆成膜質(zhì)量越差，顏色會(huì)越淺。
綜合溫度和濕度的共同影響，低溫高濕是真石漆容易發(fā)生顏色變化而發(fā)花、抗水白性差等漆膜問(wèn)題的氣氣候條件，應(yīng)盡可能避免在低溫高濕下施工真石漆。
對(duì)其它性能的影響

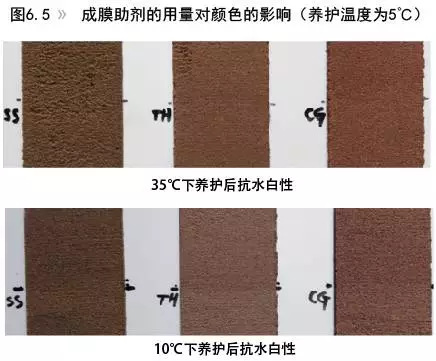

S、TH、CG分別在35℃和10℃下養(yǎng)護(hù)24小時(shí)再浸泡在水中(圖中樣板的下半部分) 24小時(shí)取出完全干燥后的結(jié)果，由圖可以看出：1、同一真石漆，溫度越高，成膜質(zhì)量越好，漆膜顏色越深，抗水白性越好；2、不同真石漆，溫變色差越小，抗水白性越好（真石漆SS溫變色差最小，抗水白性最好，真石漆CG溫變色差居中，抗水白性居中，真石漆TH溫變色差最嚴(yán)重，抗水白性也最差）。由此說(shuō)明，溫變色差不僅會(huì)引起真石漆的發(fā)花，而且可以說(shuō)明真石漆成膜質(zhì)量的好壞。容易發(fā)生溫變色差的真石漆其成膜質(zhì)量差，抗水白性也差，同理其耐久性、耐沾污性等許多性能也都會(huì)降低。因此通過(guò)真石漆的配方優(yōu)化不僅可減少因溫變色差引起的發(fā)花，而且可以全面地提高真石漆的性能。
結(jié)論
真石漆的溫變色差是由于溫度的變化引起漆膜成膜效率的變化，帶來(lái)漆膜內(nèi)孔隙率變化，進(jìn)而引起光散射的變化而產(chǎn)生顏色變化的漆膜弊病。通過(guò)提高乳液的用量、合理彩砂級(jí)配、選用高質(zhì)量彩砂、添加適量成膜助劑等方法優(yōu)化真石漆的配方可以解決真石漆的溫變色差問(wèn)題。
廣西綠桂專業(yè)生產(chǎn)、真石漆、內(nèi)外墻乳膠漆、彈性涂料、氟碳涂料、防水涂料、瓷磚膠、隔熱涂料、內(nèi)外墻膩?zhàn)拥犬a(chǎn)品,是集研發(fā)、生產(chǎn)、銷售、施工為一體的廣西知名廠家。
